特長

• 新たなラインナップが追加され、屋外型の選択が可能になりました。
  窒素ガス発生装置を軒下や屋上等のデッドスペースに設置することで、工場内の生産エリアを拡大でき、生産効率向上に貢献します。
  ※NE11K / 15K / 22K タイプのみ
•

• •

    N₂発生量が最大36.5％増加

    Ｎ2発生プロセスの改良により、既存シリーズと同じモータ出力のコンプレッサを使用し、Ｎ2ガスの発生量を最大36.5％増加することを実現しました。

    例） 15kW のコンプレッサを使用する場合の発生量



  •

    1㎥当たりの消費電力を最大26.4％削減

    N2ガスの発生量増加に伴い、1㎥を発生させるために必要な電力を、最大26.4％削減することを実現しました。

    例） 15kW のコンプレッサを使用した場合の比較



    ※消費電力はコンプレッサ搭載のモータの公称出力に基づき、最大流量を使用した場合の値です。1㎥当たりの単価は電気代を15円kWとし、保守費用を含まない価格です。　

  •

    省スペース設計

    パネル扉の採用により、前後左右のメンテナンススペースが600ｍｍのみで、余分な設置スペースを排除できます。また、メンテナンスエリアは装置右側面に集約されています。


  •

  •

     屋外設置に対応

     NEⅡシリーズは11K/15K/22K タイプにて屋外設置型の選択が可能です。
     専用筐体はIPX3相当の防滴性能を備えています。屋外40℃条件下まで運転が可能です。
     詳細はお問い合わせください。

使用用途

電子部品

リフロー炉、ハンダ槽へのＮ２供給源として（低酸素濃度でのハンダ付け用途に）。
デシケータ等へのＮ２供給源として（湿度管理に）。

　

食品のN2包装

ハム、ソーセージ、鰹節、チーズ、飲料、ドレッシング、等の包装へのＮ２置換用として（酸化防止用途に）。

　

樹脂成形

樹脂ペレットの乾燥、製品の焼け防止、スクリューへの焼け付き防止用途として。

　

化学薬品

発火性薬品の製造工程での防爆、圧送、充填時の置換用途として。

　

熱処理・レーザー加工

雰囲気ガスの置換、窒化処理、レーザー加工時のアシストガスとして。

　

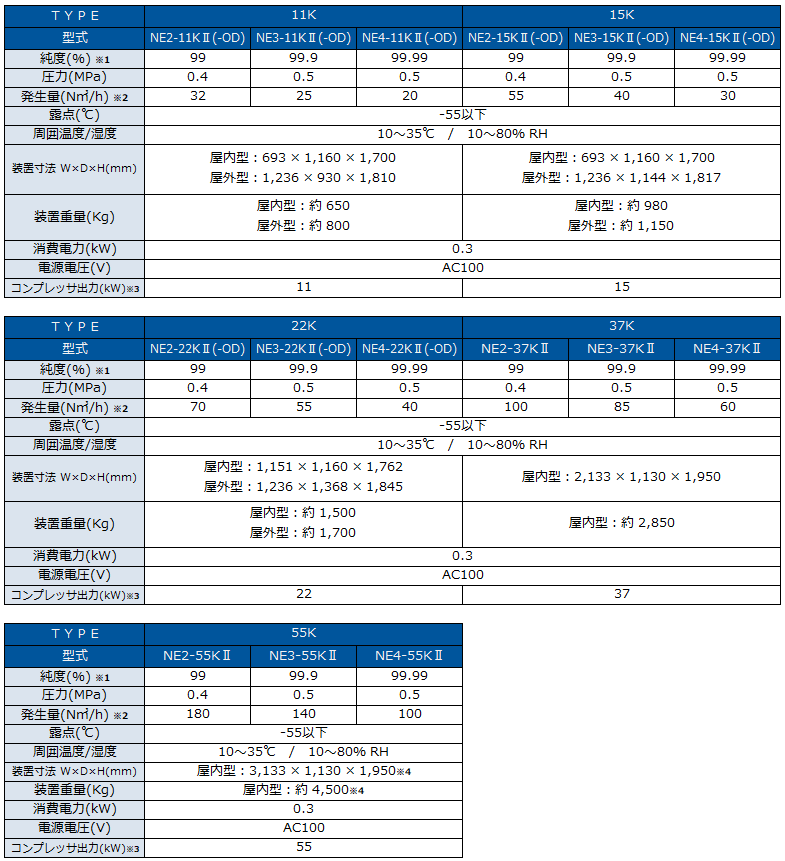

仕様

※1 N2＋Arの値です。

※2 周囲温度が20℃、湿度60％RHの環境条件下で、0℃大気圧に換算した値です。
周囲温度、湿度により発生できるN2ガス量が低下する場合があります。

※3 上記に表記するコンプレッサ出力は弊社推奨コンプレッサの代表的な値です。
詳細は弊社担当までお問い合わせください。

※4 TYPE55Kは筐体が2分割となります。設置場所での連結が必要です。
※屋内仕様のTYPE11/15/22はキャスター仕様となります。TYPE37/55はキャスター不付型です。
※屋外仕様は型式末尾に-ODが付きます。

※海外向け仕様、上記表記の無い特殊仕様等は、弊社担当までお気軽にお問い合わせください。

※製品改良の為、予告なく仕様を変更する場合があります。

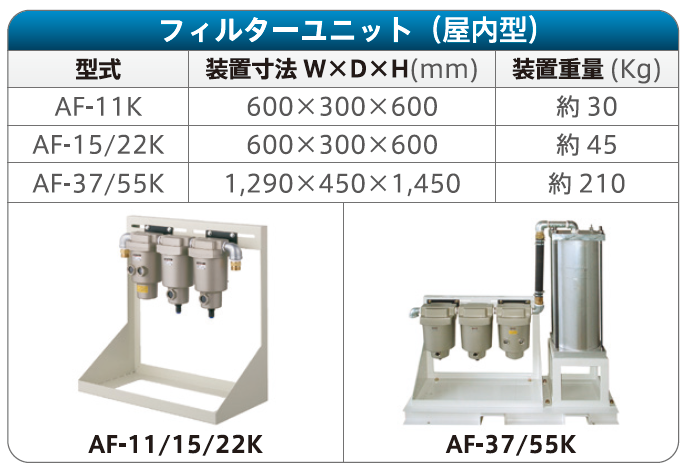

フィルターユニット

メディア掲載事例

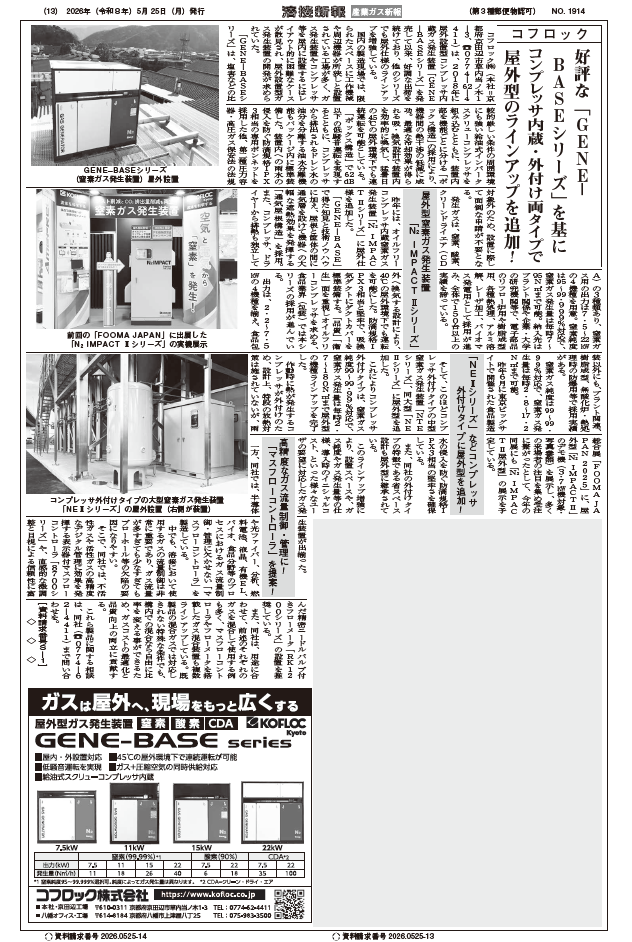

• ▼溶接新報
  （2026/5/25発行）
