特長

•

  省スペース化

  マルチレイアウトパッケージの採用

  ■装置背面、側面の2面を壁付け可能で、設置スペースを大幅に削減。（C,Dの２面を壁付け可）

  ■タッチパネル取付面を、2面から選択することができ、設置スペースに合わせた柔軟な配置を可能としました。（A,Bの２面から選択可能）

  マルチ排気ダクト

  マルチ排気ダクトにより前後左右の４方向への排気が選択できます。オプションで上部への排気も対応可能です。

  小型化

  装置内部レイアウトの刷新により、装置体積34％削減、装置重量31％削減しました。（0.4kＷ仕様の削減率）



•

  オイルフリーコンプレッサ内蔵

  ■オイルフリーコンプレッサを内蔵し、電源供給のみで各種ガスを供給可能。

  ■ドレン蒸発器を内蔵し、ドレンの外部排出はありません。^※1

•

  静音設計58dB（A）^※8

  ■装置の吸い込みから排気までの気流を最適化し、装置騒音を低減しました。

  ■装置内の換気効率が向上し、装置内温度の上昇が低減、除湿能力も向上しました。

•

  業界トップの8,000ｈ保証

  ■内蔵コンプレッサを含めた8,000ｈ保証体制。^※2

•

  集約レイアウトによる、操作性・メンテナンス性の向上

  ■ユーザーがアクセスする、各種設定、メンテナンス面を1面に集約しました。

  ■メーカーメンテナンス部との切り離しにより、安全面をも向上しました。



•

  新規設計の専用基板の採用

  ■圧力運転・タイマー運転・流量/濃度信号出力を標準搭載し、多機能化を実現しました。

•

  法規対象外

  ■第二種圧力容器、高圧ガス保安法等の法規対象外で、設置に際しての申請が不要です。

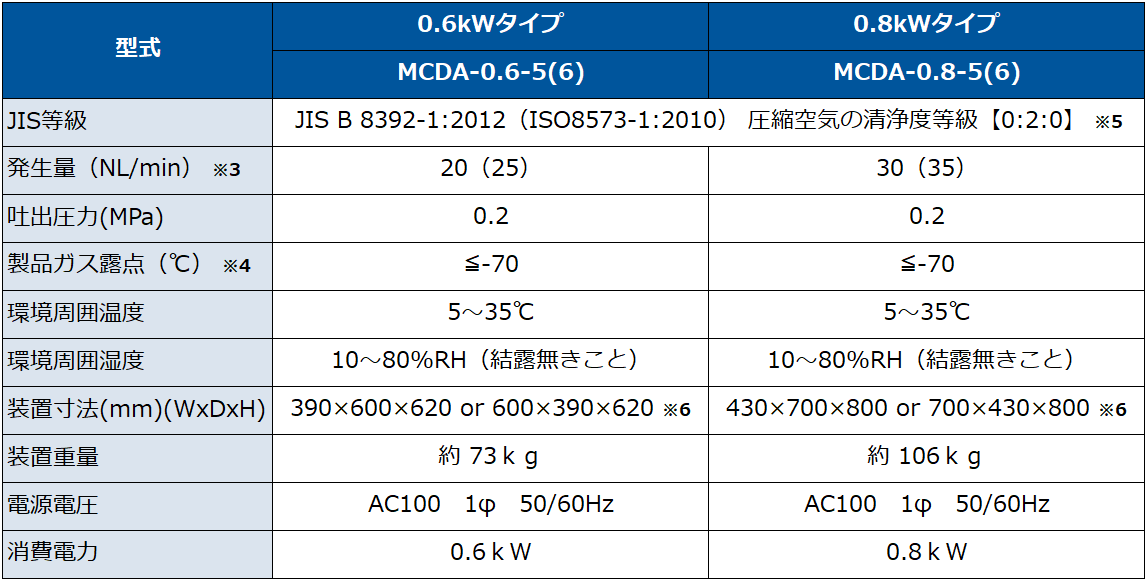

標準仕様

※1 設置場所が多湿環境の場合、ドレン外部排出仕様を推奨します。
※2 納入後１年又は、8,000ｈの早く到達した方を優先です。
※3 装置の周囲温度：20℃、湿度：60％RHの環境条件下で、0℃大気圧に換算した値です。周囲温度、湿度により発生できる流量が低下する場合があります。
※4 露点は、大気圧露点で安定状態での値です。
※5 JIS 0:2:0は、最大粒子含有量:圧力下露点:オイル総濃度の基準です。
※6 キャスター及びフード等の突起物は含みません。
※7 半無響音室においての0.6kWタイプ、装置正面1.5m、高さ1m地点の実測値です。
※ 上記仕様表の（　）内の値は、60Hz仕様の値です。
※ 製品改良の為、予告なく仕様を変更する場合があります。
